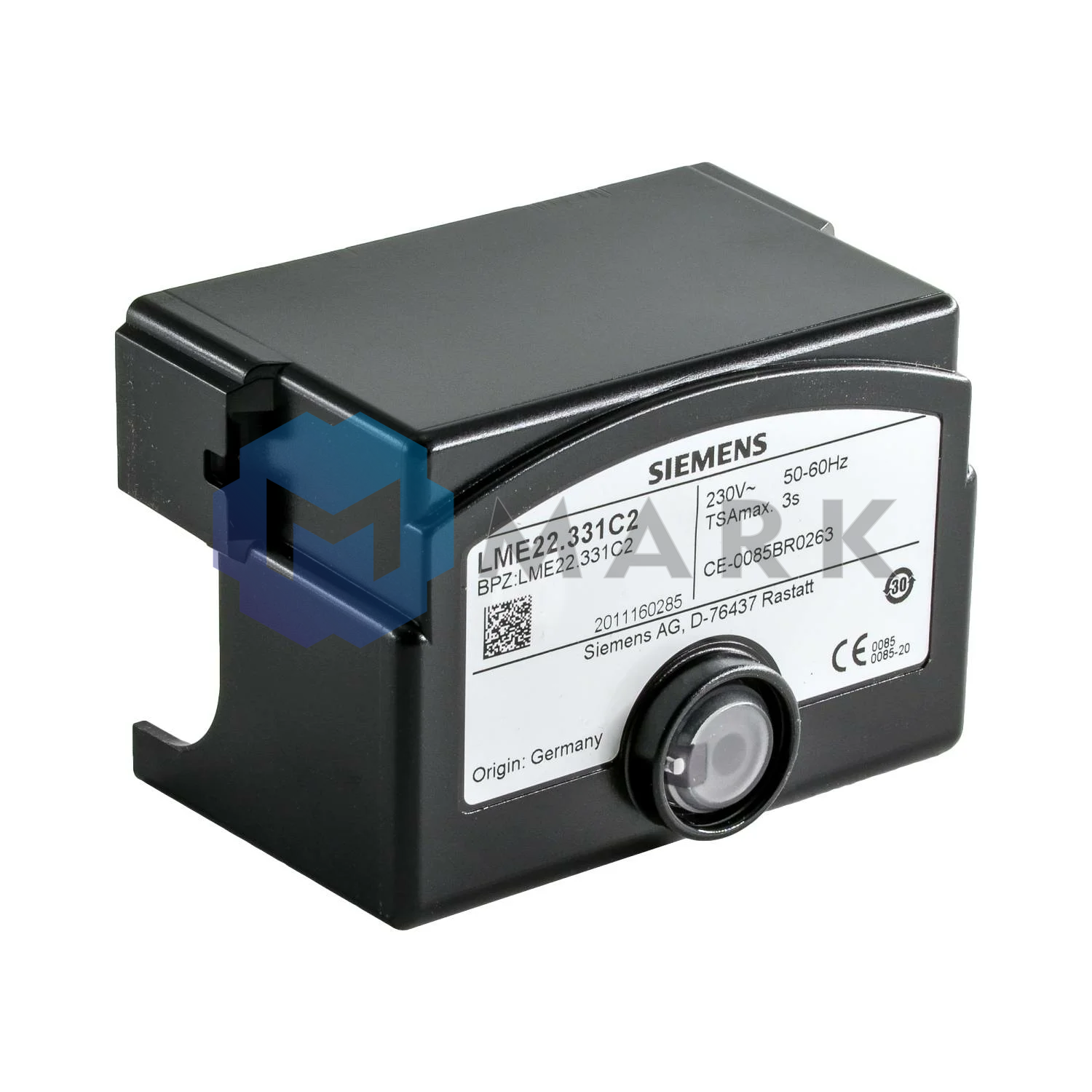

Автомат горения Siemens LME22.331C2

Контроллер горения Siemens LME22.331C2

Контроллер горения Siemens LME22.331C2 — это двухступенчатый автомат управления для газовых горелок с приводной системой. Обеспечивает безопасный контроль процесса горения через интегрированные датчики пламени. Устройство предназначено для управления одно- и двухступенчатыми газовыми горелками малой и средней мощности (до 120 кВт) в режиме прерывистой работы.

Назначение

Контроллер Siemens LME22.331C2 применяется для запуска и мониторинга газовых горелок с вентилятором и без него. Он управляет работой горелки на первой и второй ступени мощности, обеспечивает последовательность пусковых операций (предпродувка, розжиг, контроль пламени, аварийная блокировка) и непрерывный контроль безопасности во время работы.

Соответствует стандартам EN 676 (горелки с наддувом для газообразного топлива), EN 298 и DIN EN 60730-2-5 (класс ПО C, 2-канальная структура).

Способы контроля пламени

• Многофункциональная индикация: 3-цветный LED-индикатор в кнопке сброса (зелёный — работа, жёлтый — пауза, красный — аварийная блокировка). Состояние ошибки отображается мигающим кодом.
• Встроенные компоненты: Микропроцессор управления, усилитель сигнала ионизации.
• Интерфейс для диагностики: Разъём для подключения сервисного модуля OCI400/AGK20 для расширенных настроек и анализа истории работы.
• Система диагностики: Постоянный мониторинг входных/выходных сигналов безопасности, контроль низкого напряжения, проверка реле давления воздуха при пуске и в работе.
• Дистанционный сброс: Возможность электрического удалённого сброса ошибки.
• Прерывистый режим: Принудительное отключение через 24 часа непрерывной работы (требуется ручной перезапуск, норма по стандартам безопасности).

Совместимость с горелками

Контроллер LME22.331C2 применяется в двухступенчатых газовых горелках мощностью до 120 кВт. Типовые модели оборудования, на которое он часто устанавливается:

• Weishaupt серий WG, WK, WM (определённые модификации с двухступенчатым управлением)
• Riello серий RS, RG, RX (с двухступенчатым управлением и приводом заслонки)
• Baltur серий TBL, SPARK, BTL (двухступенчатые версии)
• Ecoflam серий MAX, MB, BLU
• Elco серий VG, TG, RG
• Горелки марок: Cib Unigas, Lamborghini (двухступенчатые модификации)

Перед покупкой рекомендуется сверить маркировку установленного контроллера и тип датчика пламени.

Аналоги и заменители

Контроллер Siemens LME22.331C2 при необходимости может быть заменён на следующие модели (с обязательной проверкой совместимости по типам датчиков и временным циклам):

Важно: Замена должна производиться только квалифицированными специалистами с последующей настройкой параметров под конкретную горелку.

Возможные ошибки и диагностика

По коду мигания 3-цветного LED-индикатора можно определить неисправность:

При появлении ошибок контроллер блокирует работу горелки. Сброс блокировки — кратковременным нажатием кнопки сброса (красная кнопка с LED-индикатором). При неустранении причины ошибка повторится.

Эксплуатация и надежность

• Монтаж и настройка: Должны производиться только сертифицированными специалистами.
• Ресурс: 250 000 циклов — примерно 10 лет службы при штатной нагрузке.
• Соответствие стандартам: CE, DIN EN 298, EN 676, EN 230.
