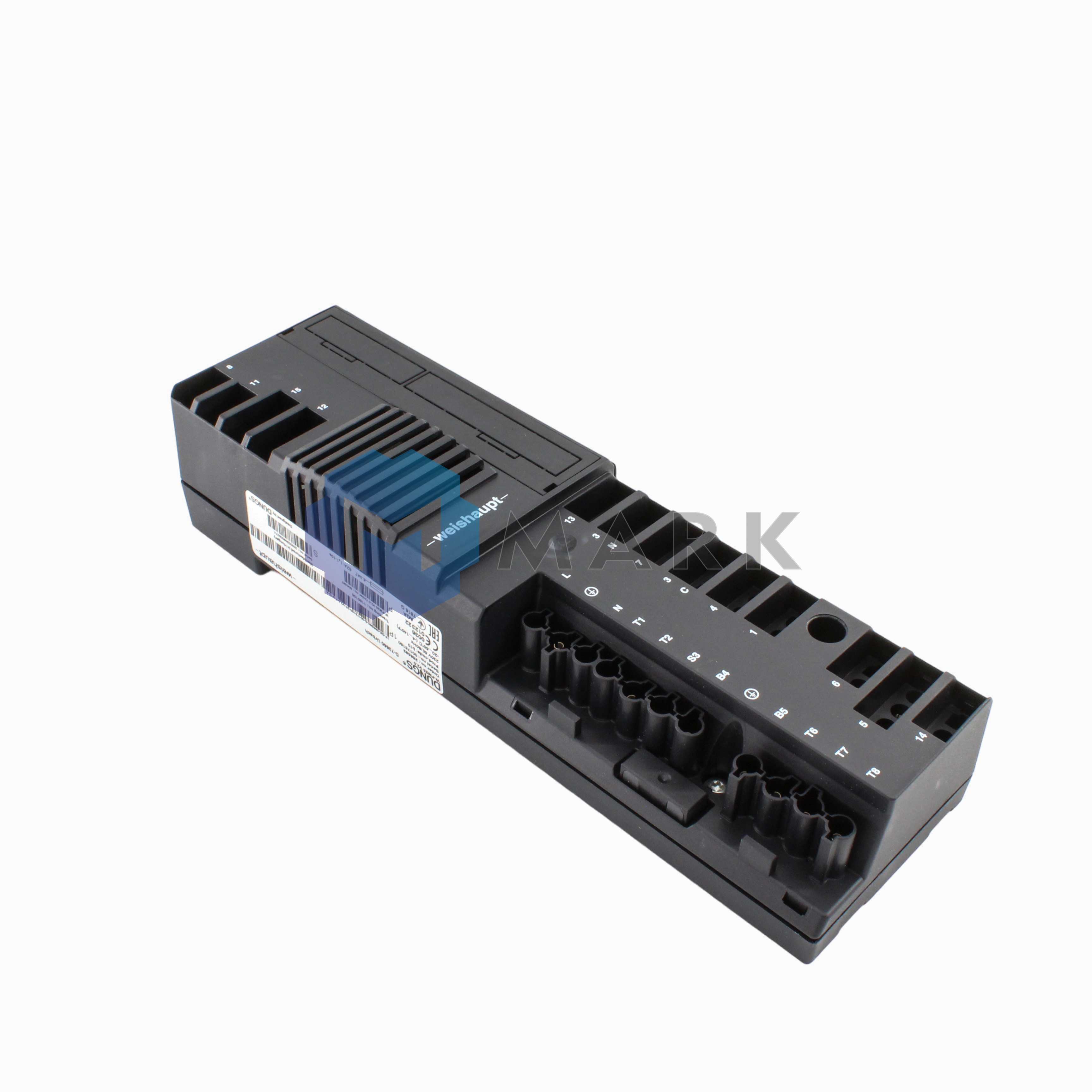

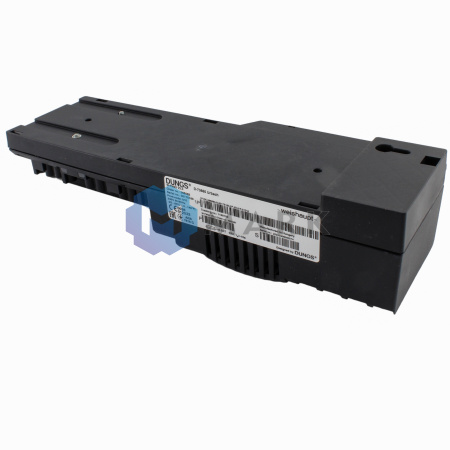

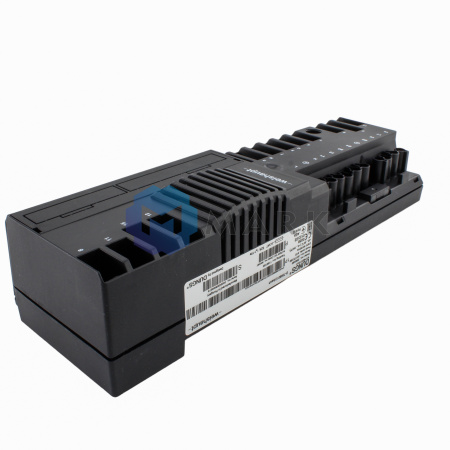

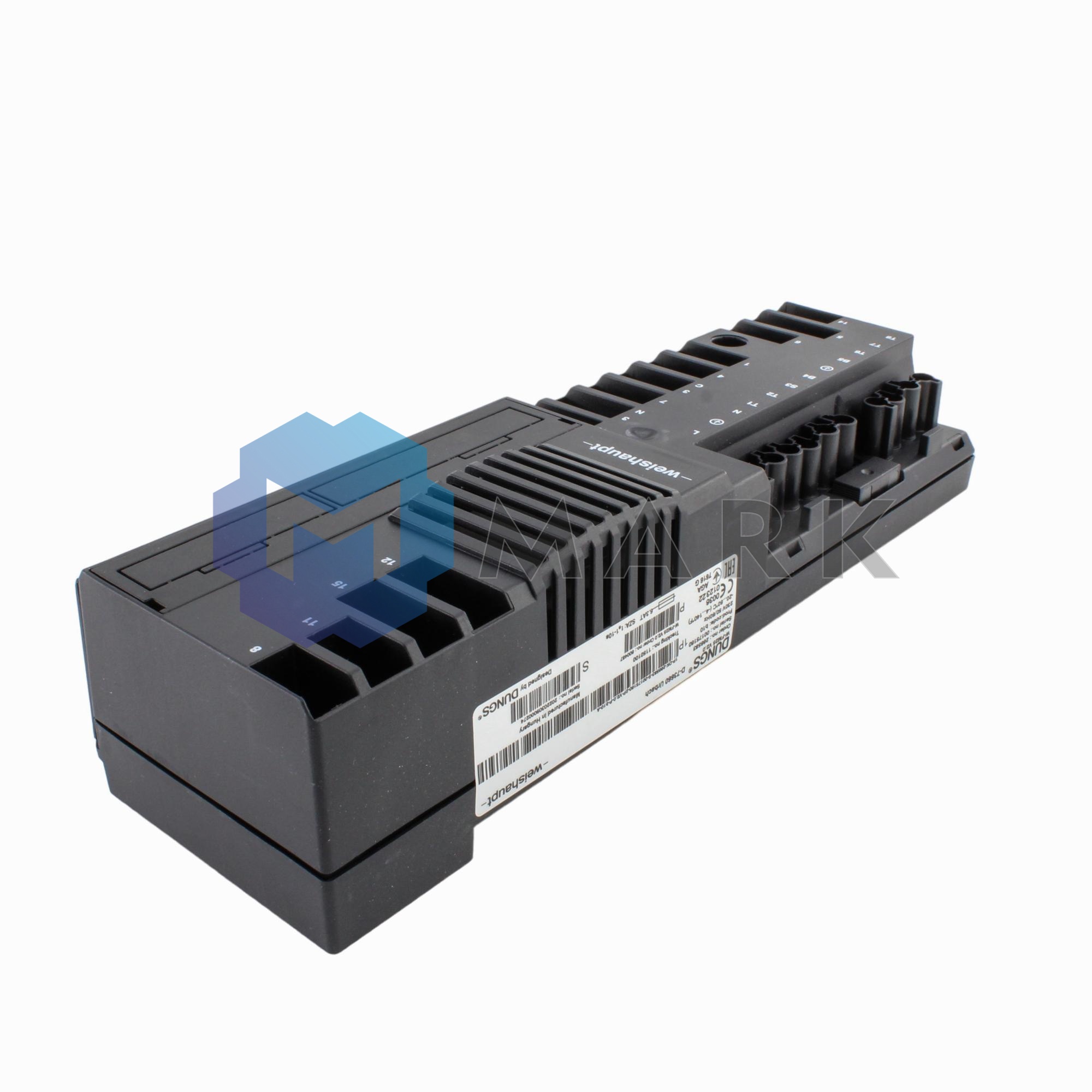

Менеджер горения W-FM25 — это современный автомат горения DUNGS для горелок Weishaupt, разработанный для управления, контроля и диагностики газовых и комбинированных горелок серий WG, WM и WK. Устройство обеспечивает безопасный розжиг, контроль пламени по ионизации и управление клапанами газа и воздуха.
W-FM25 полностью совместим по функциям с более ранними моделями W-FM20, W-FM21 и W-FM24, и является их штатной заменой при ремонте и модернизации.
Основные особенности и преимущества
- Микропроцессорное управление процессом горения
- Контроль пламени по ионизации
- Полная совместимость с горелками Weishaupt WG30/40, WM-G10, WM-G20, а также промышленными установками Buderus и Bosch
- Возможность быстрой замены старых моделей W-FM20 / W-FM21 / W-FM24 без изменений в электрической схеме
- Диагностика неисправностей по светодиодной индикации
- Поддержка стандартов безопасности EN 298
Технические характеристики
| Параметр | Значение |
| Производитель | DUNGS (Германия) |
| Тип устройства | Менеджер (автомат) горения |
| Модель | W-FM25 |
| Артикул DUNGS | 256583 |
| Артикул Weishaupt | We2303010044-0 (23030100440) |
| Напряжение питания | 230 В / 50–60 Гц |
| Степень защиты | IP 40 |
| Диапазон рабочих температур | от –20 до +60 °C |
| Контроль пламени | по ионизации |
| Управление клапанами | электронное, раздельное |
| Время предварительной продувки | задаётся программно, в зависимости от типа горелки |
| Применение | газовые и комбинированные горелки Weishaupt, котельные Buderus, Bosch, Viessmann и др. |
Возможность замены старых автоматов горения
При переходе с автомата W-FM20, W-FM21 или W-FM24 на W-FM25 необходимо использовать соответствующий монтажный кронштейн:
| Модель горелки | Наименование переходного кронштейна | Артикул |
| WG 30 / WG 40 | Кронштейн поддерживающий с силовым контактором для переоборудования W-FM 20/21 → W-FM25 | We2303010043-0 |
| W 40 (230 В) | Кронштейн поддерживающий для W-FM25 | We2304010008-0 |
| W 10 / W 20 | Кронштейн для переоборудования W-FM 20/21 → W-FM25 | We2301010028-0 |
При заказе нового автомата горения W-FM25 важно правильно подобрать соответствующий кронштейн, чтобы обеспечить совместимость разъёмов и электрических соединений.
Схема подключения менеджера горения W-FM25
Согласно технической документации DUNGS, типовая схема подключения W-FM25 включает следующие элементы:
- Клемма L/N — питание 230 В
- Контакты 1–3 — управление электромагнитными клапанами газа V1/V2
- Контакты 5–6 — управление вентилятором розжига
- Контакт 7 — вход датчика давления воздуха
- Контакты 8–9 — контроль ионизации (электрод пламени)
- Контакт 10 — вход датчика температуры
- Контакты 11–14 — цепь блокировки и аварийного останова
- Контакты 15–18 — интерфейс для внешнего управления (например, контроллер котельной)
В электрической схеме предусмотрены встроенные цепи защиты от короткого замыкания, перегрева и потери пламени. Блок автоматически отключает подачу газа при сбое в системе и фиксирует код ошибки.
Комплект поставки
- Менеджер горения W-FM25 (230 В)
- Монтажная инструкция и паспорт изделия
- Гарантия производителя DUNGS — 12 месяцев
Электрический разъём и переходные кронштейны в комплект не входят и заказываются отдельно в зависимости от типа горелки.
