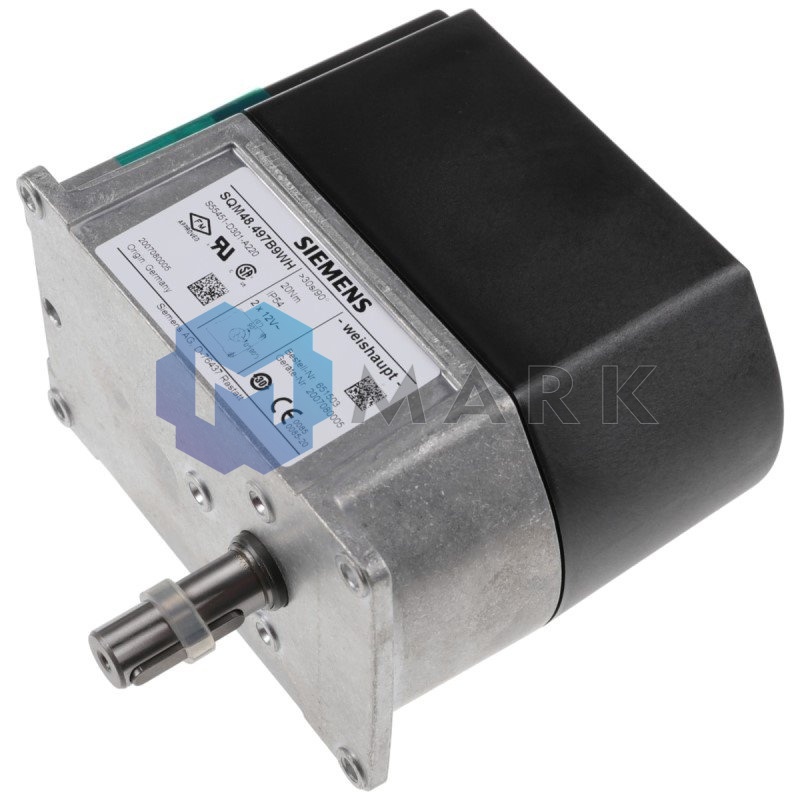

Сервопривод Siemens SQM48.497B9WH для горелок Weishaupt (арт. we651503)
Замена модели SQM48.497A9WH
Сервопривод SQM48.497B9WH — это современный высокоточный исполнительный механизм Siemens, специально адаптированный для работы в составе горелочных систем Weishaupt. Данная модель выпускается взамен снятого с производства привода SQM48.497A9WH, сохраняя полную совместимость и обеспечивая улучшенные характеристики по надежности, устойчивости к нагрузкам и точности позиционирования.
Привод применяется в горелках Weishaupt, оснащённых системой управления Менеджер горения W-FM 100 (артикул We2177061287-2). В этой конфигурации он обеспечивает точное регулирование воздушных и газовых заслонок, а также корректное поддержание соотношения воздух/топливо в широком диапазоне нагрузок.
Область применения
Сервопривод SQM48.497B9WH используется для:
- регулировки воздушных заслонок;
- управления дросселями газа;
- точного позиционирования смесительных устройств;
- работы в автоматизированных горелочных системах с высокими требованиями к стабильности угла поворота.
Подходит для промышленных и коммерческих горелок Weishaupt серий L, G, GL, Monarch, а также модификаций, использующих W-FM 100.
Технические характеристики SQM48.497B9WH
| Параметр | Значение |
|---|---|
| Напряжение питания | 2 × 12 В AC (через шинный кабель или отдельный трансформатор) |
| Потребляемая мощность | 26–34 ВА |
| Крутящий момент | до 20 Н·м |
| Угол поворота | 0…90° |
| Тип двигателя | шаговый, с высокой точностью позиционирования |
| Время поворота на 90° | ~30–120 с (зависит от нагрузки) |
| Защита корпуса | IP54 |
| Подключение | клеммы RAST 3.5, 2× кабельный ввод M16 |
| Повторяемость установки положения | ±0,2° |
| Вес | ~1,6–1,7 кг |
| Температура эксплуатации | до +60 °C в зоне установки |
Конструктивные особенности
- Усиленный корпус из алюминиевого сплава.
- Стальные шестерни с постоянной заводской смазкой.
- Высокий ресурс:
- до 250 000 циклов «открыто–закрыто–открыто» при номинальном моменте,
- до 2 000 000 малых циклов при угле поворота ≤10°.
- Универсальность монтажа — установка возможна в любом положении.
- Шаговый двигатель обеспечивает точнейшее регулирование подачи воздуха и газа.
Преимущества модели SQM48.497B9WH
- Полная совместимость с Weishaupt в составе систем W-FM 100.
- Надежное замещение снятого с производства SQM48.497A9WH.
- Высокая точность позиционирования заслонки в любых режимах.
- Увеличенный ресурс для интенсивных промышленных приложений.
- Универсальное подключение и гибкость монтажа.
- Долговечность при постоянных циклических нагрузках.
Где применяется
Сервопривод SQM48.497B9WH используется в горелках Weishaupt, оснащённых:
- менеджером горения W-FM 100 (We2177061287-2),
- системами автоматического регулирования воздуха/газа,
- оборудованием, требующим стабильного позиционирования заслонок под высоким крутящим моментом.
Такие горелки применяются в промышленности, котельных, технологических печах, сушильных установках и других системах с точным регулированием процесса горения.
