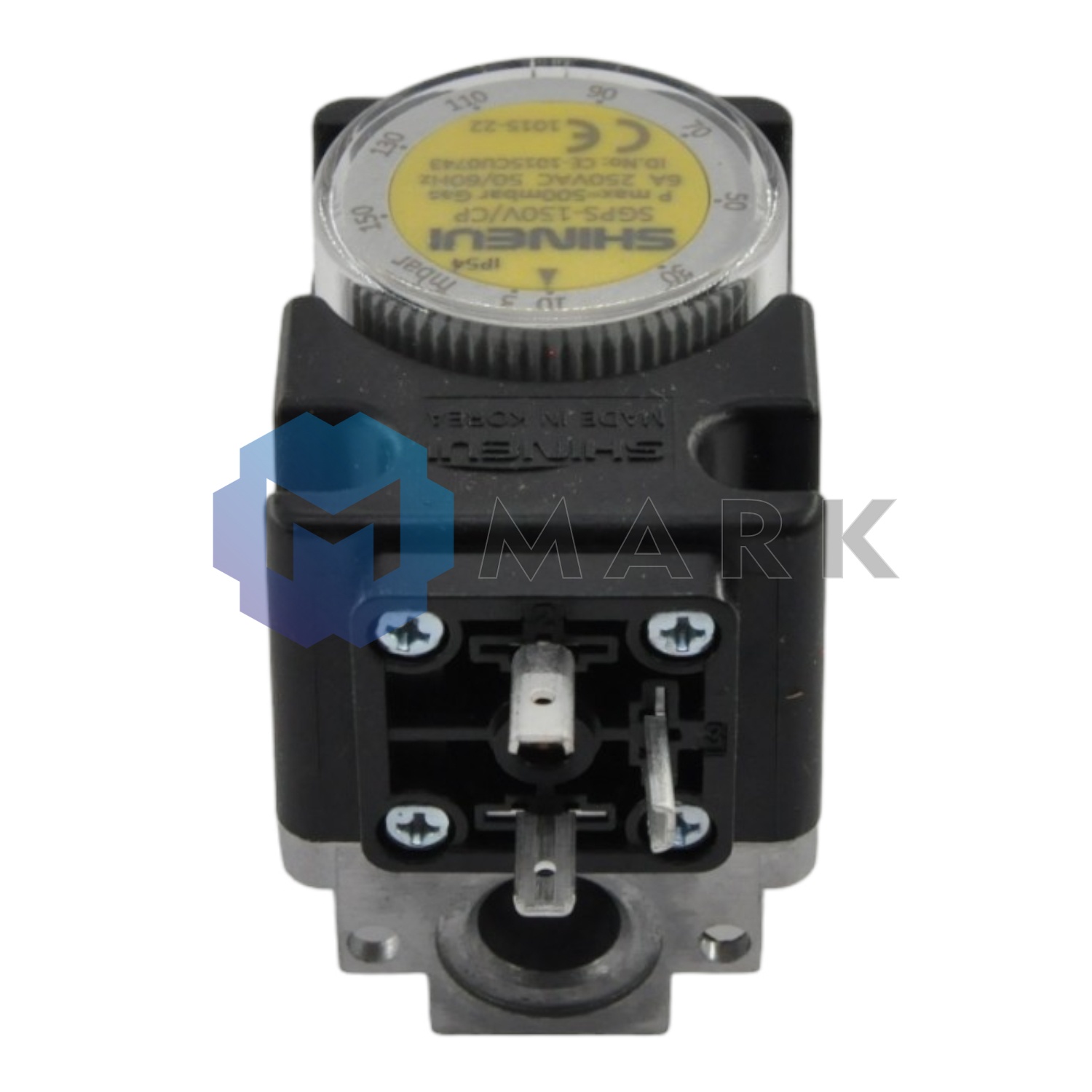

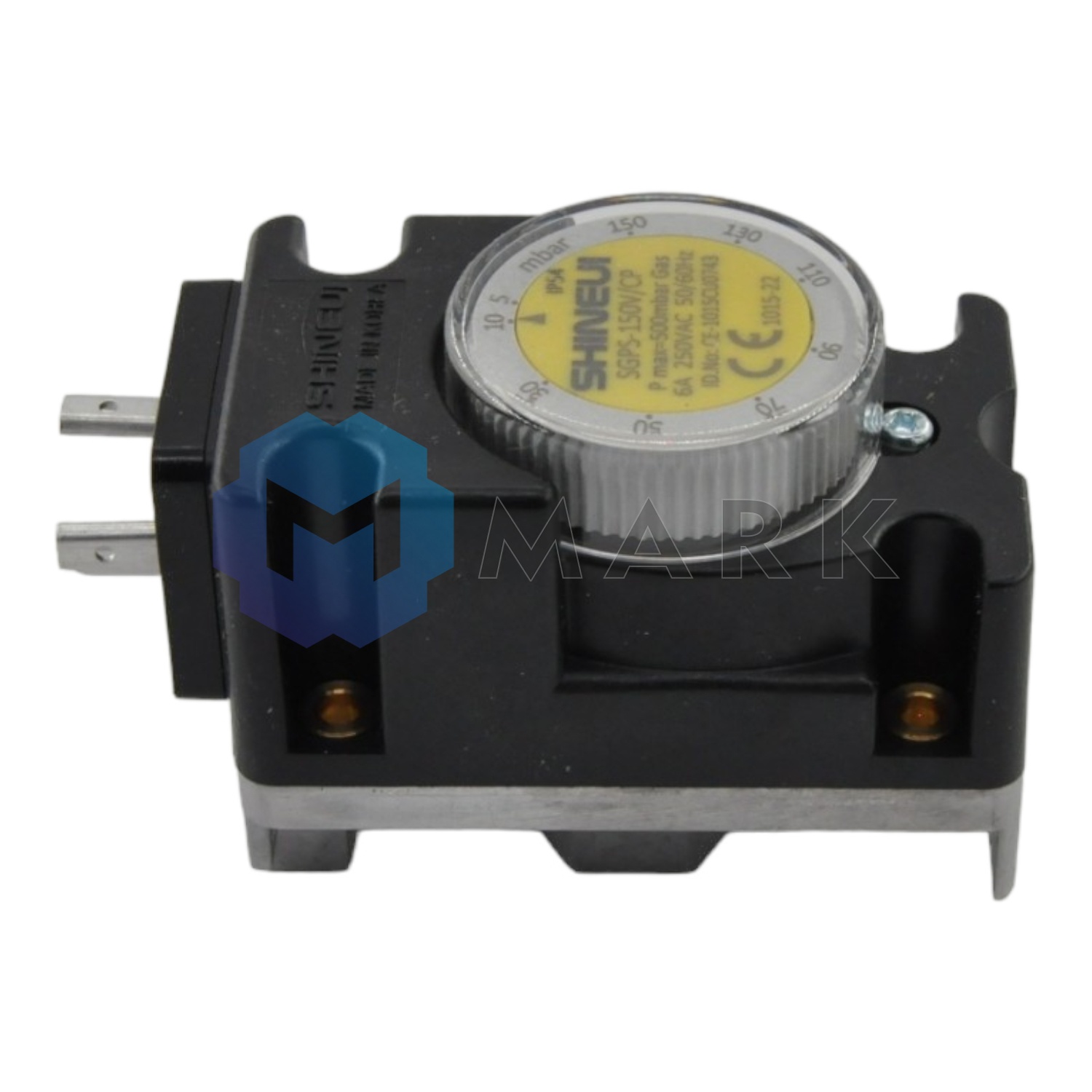

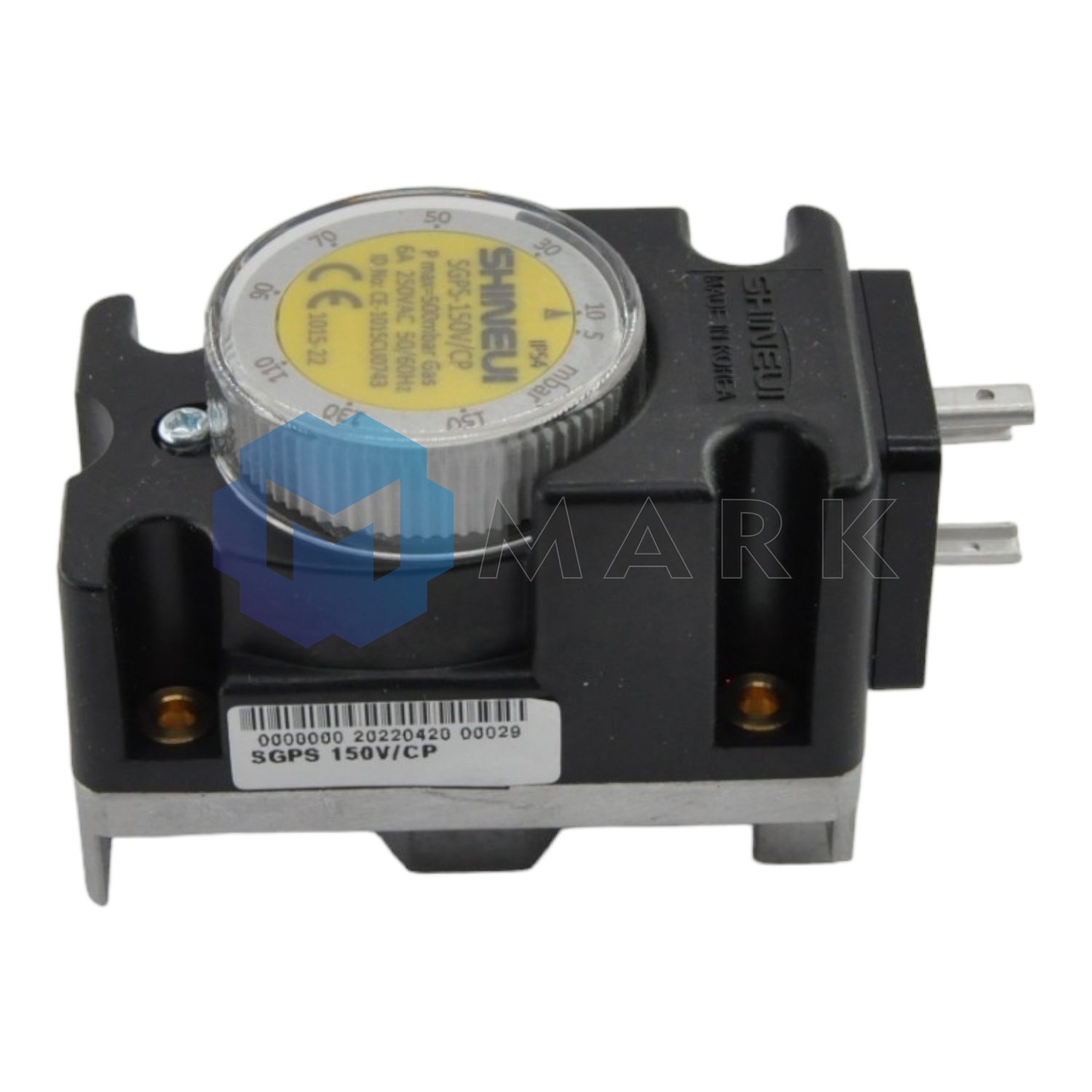

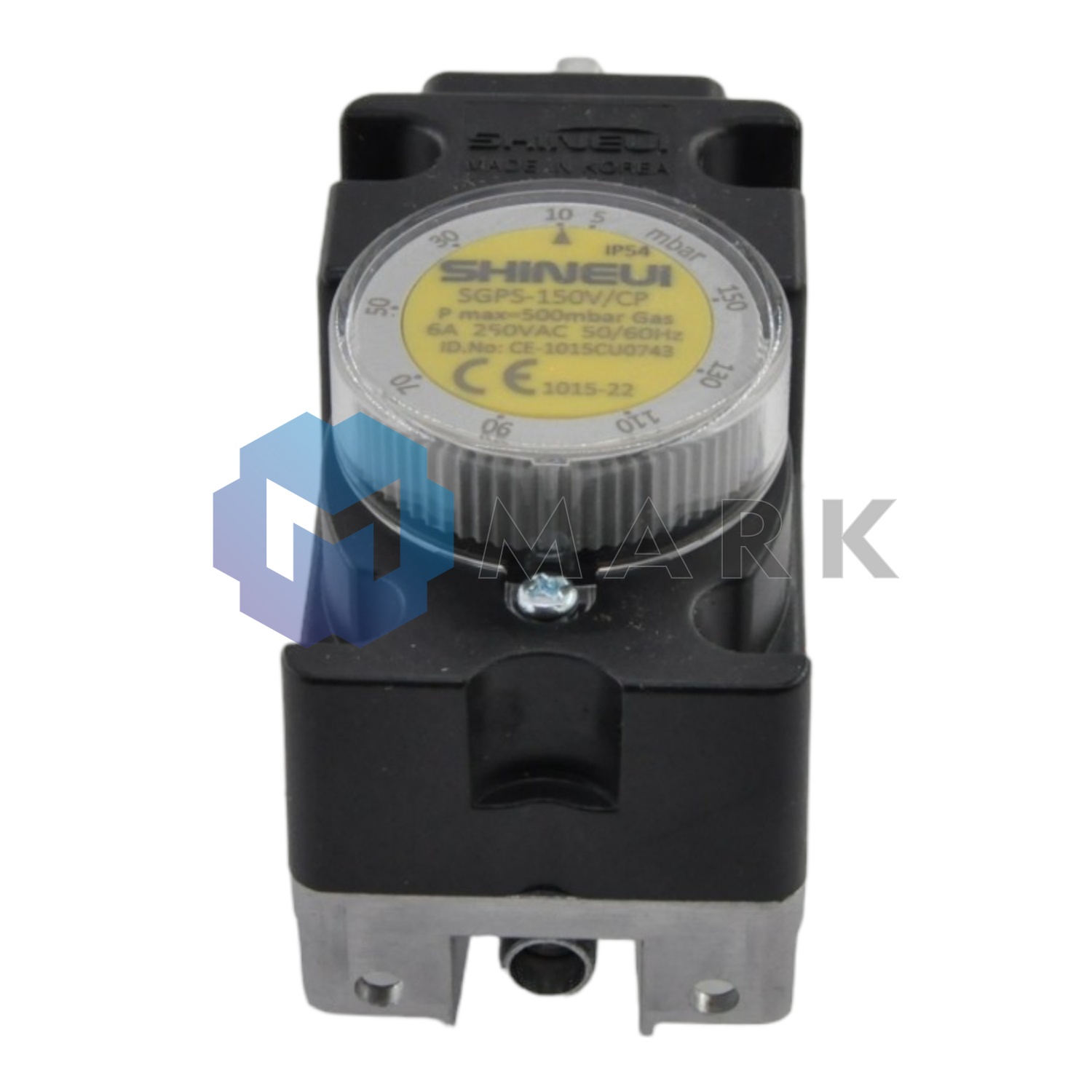

Реле давления Shineui SGPS-150V/CP

Реле давления газа SGPS-150V/CP представляет собой компактное устройство для контроля избыточного давления в газопроводе. Оно используется в системах управления горением, таких как газовые горелки, котлы, водонагреватели и другие аналогичные устройства. Модель позволяет точно настраивать точку срабатывания при помощи колесика и обеспечивает стабильную работу в заданном диапазоне давлений.

Электрические параметры

• Напряжение переключения :
  • Переменный ток: мин. 24 В, макс. 250 В
  • Постоянный ток: мин. 24 В, макс. 48 В
• Номинальный ток : AC eff. max. 6A
• Коммутационный ток :
  • Переменный ток: макс. 4 A при cos ϕ = 1
  • Переменный ток: макс. 2 A при cos ϕ = 0.6
  • Минимальный коммутационный ток: 20 мА
  • Постоянный ток: мин. 20 мА, макс. 1 А

Общие параметры

• Контролируемые среды : Газы семейства 1, 2 и 3 согласно EN 437+A1:2009, воздух
• Температурный диапазон :
  • Рабочая среда: -15°C ~ +60°C
  • Хранение: -30°C ~ +80°C
• Влажность : RH 0 ~ 80%
• Степень защиты : IP 54 согласно IEC 529 (EN60529)
• Вес : Не указан

Присоединительные размеры

• Измерительное соединение : ø9, длина 10 мм, с резьбовой пробкой (тестовый ниппель встроен в металлический корпус ø9)

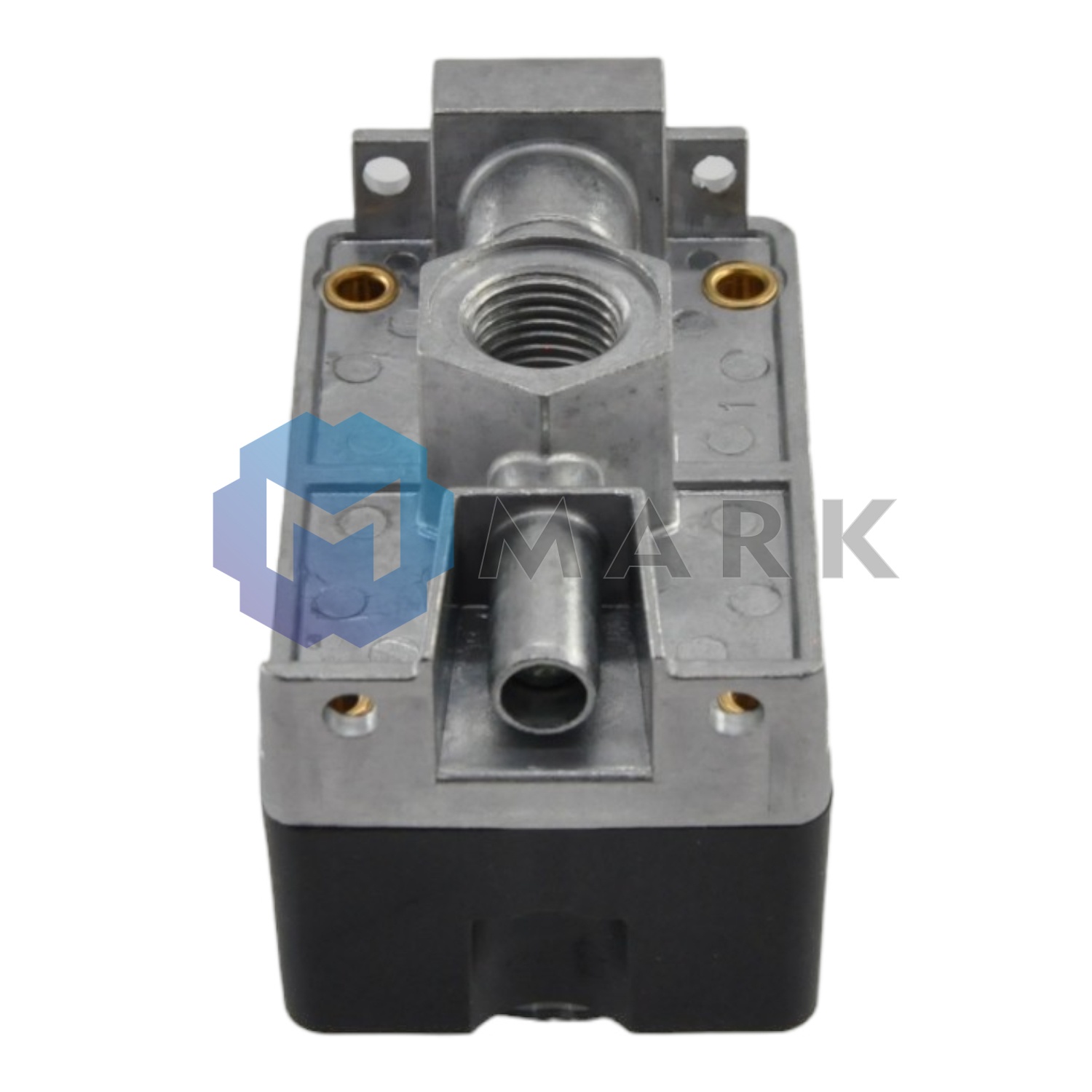

• Напорное соединение :
  • Стандарт: внутренняя резьба PF 1/4 по центру на дне корпуса
  • Дополнительное исполнение: дополнительная внутренняя резьба PF 1/4 (сбоку снизу)

Электрическое подключение

• 3-контактный разъем для сетевых розеток согласно DIN - EN 175 301 - 803 (без заземления).

Электрическая прочность

• Диэлектрическая прочность :
  • Фаза 1 – Фаза 2: 800 VAC/1 мин
  • Фаза 3 – Земля: 1500 VAC/1 мин
• Сопротивление изоляции : ≥100 МОм, Min. DC500V Megger

Особенности применения

• При установке реле в различных положениях (горизонтальное, вертикальное или промежуточное), значение рабочего давления может изменяться:
  • При горизонтальной установке реле срабатывает при более высоком давлении.
  • При вертикальной установке "над головой" реле срабатывает при более низком давлении.
  • При установке в промежуточном положении реле срабатывает при более высоком давлении.

Дополнительные характеристики

• Установка допуска при комнатной температуре : Отклонение точки переключения ±15 % относительно заданного значения с поправкой на падение давления, вертикальное положение мембраны.
• Допустимое отклонение : ≤±15 % при испытании на срок службы согласно EN 1854.
• Герметичность : Pmax × 1.5 в течение 1 минуты или стандарт (EN 1854 (7.2.2)).
• Дрейф рабочего давления : Должен быть в пределах ±15 % до и после испытания на выносливость.

Примечания

1. Используйте только достаточно отвержденные силиконовые трубки.
2. Пары, содержащие силикон, могут отрицательно сказаться на работе электрических контактов. В случае низкой коммутационной способности (например, 24 В, менее 20 мА), рекомендуется использовать модуль RC или электронный переключатель (бесконтактный переключатель).
3. Падение или удар могут повлиять на функции безопасности. Такие изделия нельзя эксплуатировать, даже если на них нет видимых повреждений.
4. В условиях повышенной влажности или агрессивных компонентов газа (H2S) рекомендуется использовать реле давления с золотым контактом.
5. В сложных условиях эксплуатации рекомендуется контролировать ток покоя.
6. Не используйте при давлении ниже минимального установочного давления.

Модель SGPS-150V/CP представляет собой надежное решение для контроля давления газа в системах, требующих точной настройки и стабильной работы. Она сочетает в себе компактность, простоту использования и широкий диапазон регулировки давления, что делает ее идеальным выбором для применения в различных промышленных и бытовых системах.
