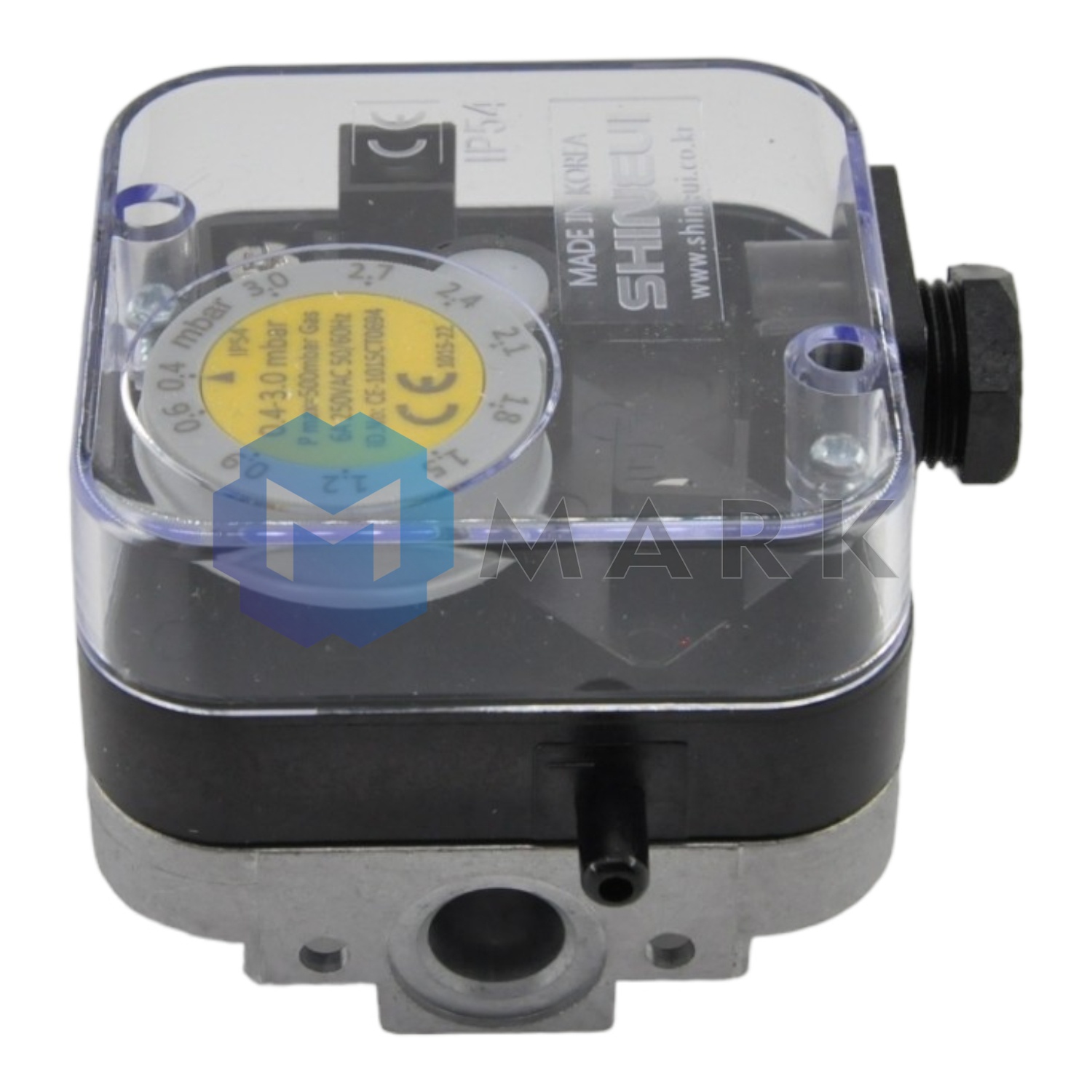

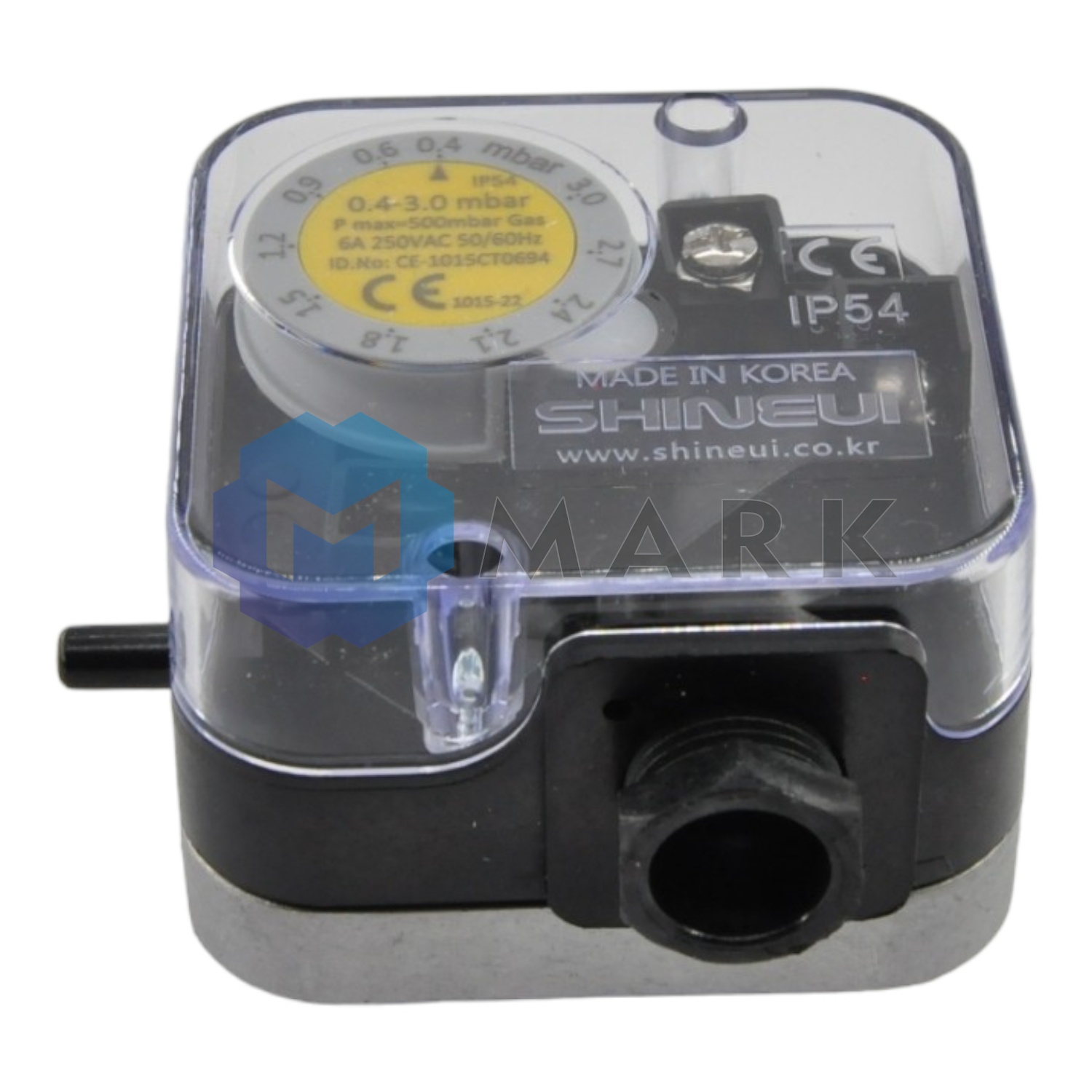

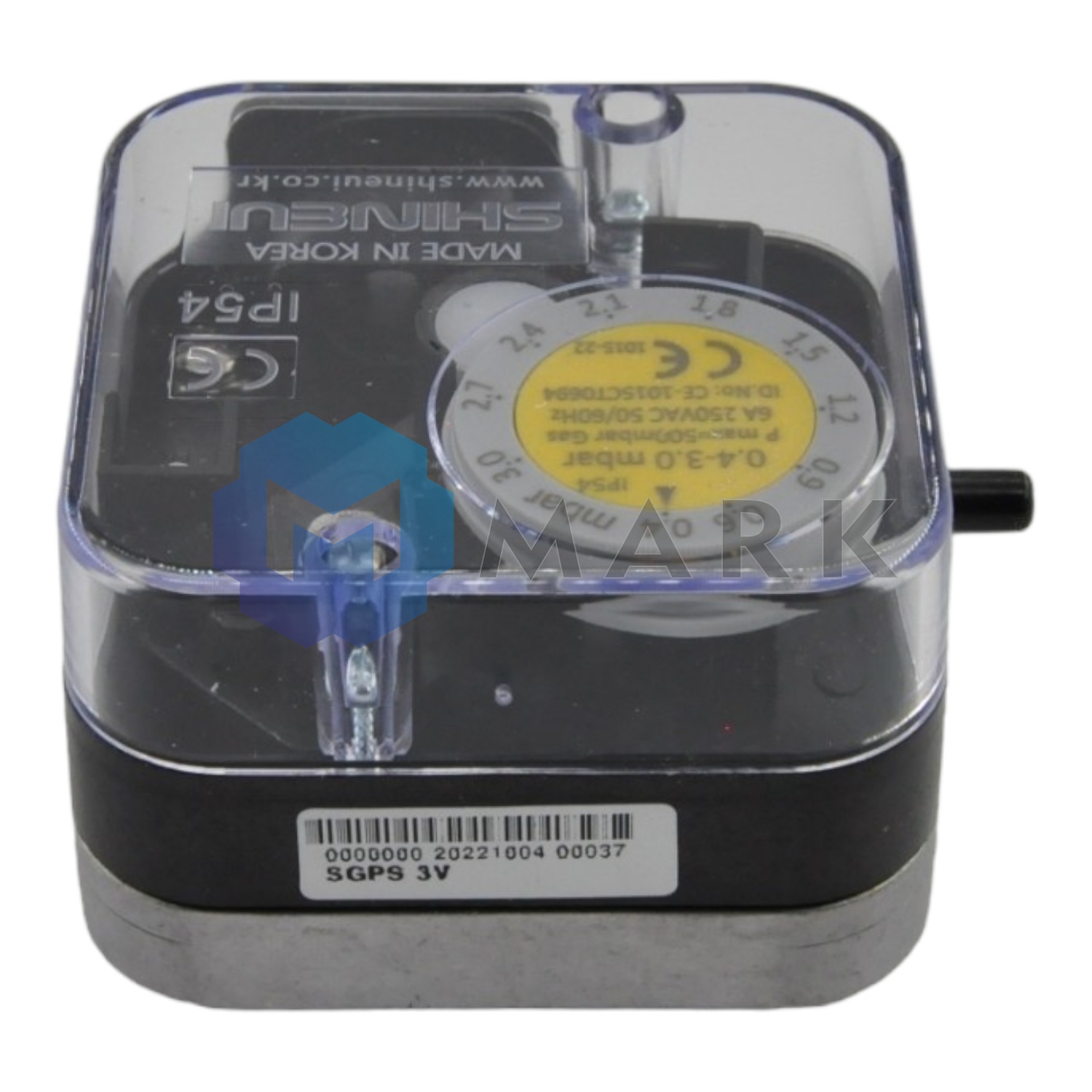

Реле давления Shineui SGPS-3V

Общее описание

Реле давления газа SGPS-3V предназначено для контроля избыточного давления в газопроводе. Оно используется в топочных агрегатах, вентиляционных установках и системах кондиционирования воздуха. Модель позволяет точно настраивать точку срабатывания при помощи колесика и обеспечивает стабильную работу в заданном диапазоне давлений.

Электрические параметры

• Напряжение переключения :
  • Переменный ток: мин. 24 В, макс. 250 В
  • Постоянный ток: мин. 24 В, макс. 48 В


• Номинальный ток : AC eff. max. 6A
• Ток переключения :
  • Переменный ток: мин. 20 мА при cos ϕ = 1 или 0.6
  • Постоянный ток: мин. 20 мА, макс. 100 мА

Общие параметры

• Контролируемые среды : Газы семейства 1, 2 и 3 согласно EN 437+A1:2009, воздух
• Температурный диапазон :
  • Рабочая среда: -15°C ~ +60°C
  • Хранение: -30°C ~ +80°C


• Влажность : RH 0 ~ 80%
• Степень защиты : IP 54 (IEC 529 / EN60529)
• Вес : 193.5 г

Присоединительные размеры

• Измерительные соединения : ø9, длина 10 мм, с завинчивающейся заглушкой (контрольный ниппель встроен в металлический корпус ø9)

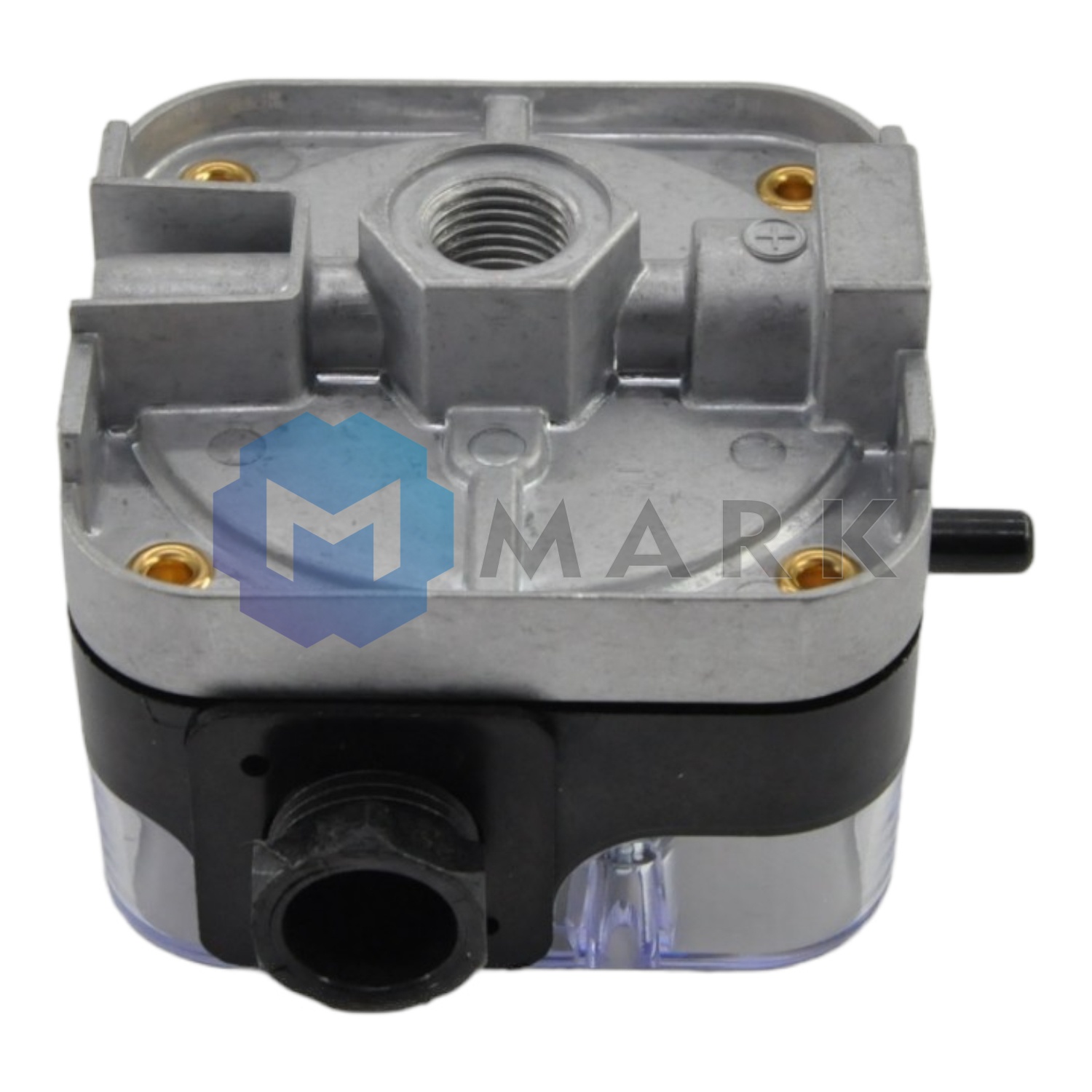

• Присоединение реле давления : BSPF1/4" (PF 1/4")
• Электрическое подключение : Стандартный адаптер M18 × 1.5 (опционально M20 × 1.5)

Особенности применения

• При установке реле в различных положениях (горизонтальное, вертикальное или промежуточное), значение рабочего давления может изменяться. Например:
  • При горизонтальной установке реле срабатывает при более высоком давлении.
  • При вертикальной установке "над головой" реле срабатывает при более низком давлении.
  • При установке в промежуточном положении реле срабатывает при более высоком давлении.

Гарантия

Гарантийный срок составляет 1 год .

Модель SGPS-3V представляет собой надежное решение для контроля низкого давления газа в системах, требующих высокой точности и стабильной работы. Она сочетает в себе компактность, простоту использования и широкий диапазон регулировки давления. Это делает ее идеальным выбором для применения в различных промышленных и бытовых системах.
