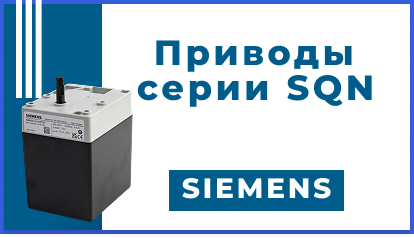

Приводы Siemens SQN представляют собой семейство электромоторных исполнительных механизмов, предназначенных для позиционирования воздушных заслонок, газовых клапанов и вспомогательных регулирующих органов в системах топливоподачи и воздухораспределения горелочных установок. Данная серия занимает нишу между компактными приводами SQM33 и полнофункциональными SQM45/SQM5x, предлагая оптимальный баланс между нагрузочной способностью, скоростью позиционирования и стоимостью.

В отличие от младшей серии SQM33 (которая базируется на синхронном двигателе и имеет фиксированный набор кулачков), приводы SQN используют реверсивный синхронный электродвигатель с механическим редуктором и предоставляют более широкие возможности по настройке рабочих углов. В сравнении со старшей серией SQM5x (где применяются сервомеханизмы с встроенными потенциометрами и интерфейсами 0–10 В), SQN чаще всего реализует дискретное управление через внешние цепи — что делает их предпочтительным выбором для систем с существующей релейной логикой.

Конструктивные особенности и архитектура

Приводы серии SQN построены на базе синхронного двигателя с постоянными магнитами, работающего от сети переменного тока 230 В. Редуктор выполнен по двухступенчатой планетарной схеме, что обеспечивает высокий КПД и минимальный люфт выходного вала (не более 0,5°). Корпус приводов — из литого алюминия с порошковым покрытием, степень защиты — IP40 (стандартное исполнение) или IP54 по спецзаказу.

Ключевая конструктивная особенность SQN — наличие двух независимых регулируемых концевых выключателей (для крайних положений «закрыто» и «открыто») и, в зависимости от модификации, от одного до трёх дополнительных переключателей (промежуточных позиций). Все кулачки механические, с возможностью независимой регулировки. Механическая индикация положения заслонки осуществляется стрелкой на корпусе, связанной с выходным валом.

Электрическое подключение — через штекерный разъём (типично 8- или 11-контактный) с возможностью использования готовых кабелей различной длины. Модели, поставляемые под брендами горелочных производителей (Weishaupt, Elco, Ecoflam), могут иметь нестандартную распиновку или укороченный цикл переключения кулачков, что требует сверки оригинальных артикулов при заказе.

Электромеханические характеристики

Все приводы серии SQN рассчитаны на питание от однофазной сети 220–240 В, 50/60 Гц. Потребляемая мощность в рабочем режиме составляет от 6 до 12 В·А в зависимости от нагрузки. Время поворота на угол 90° варьируется от 4,5 до 30 секунд в зависимости от модели и передаточного числа редуктора. Крутящий момент — от 1 до 4 Н·м в стандартных модификациях и до 10 Н·м в исполнениях с пониженной частотой вращения.

Количество рабочих циклов (ресурс) заявлено производителем как не менее 500 000 полных циклов (открытие-закрытие) при номинальной нагрузке. Фактический ресурс в условиях промышленной котельной обычно выше, при условии отсутствия механических перекосов на валу заслонки.

Критерии выбора: на что обратить внимание

При выборе привода SQN для конкретной горелки необходимо оценить пять ключевых параметров.

Крутящий момент. Завышение момента приводит к повышенному износу редуктора и неоправданному удорожанию; занижение — к проскальзыванию кулачков или останову привода при заклинивании заслонки. Для типовых заслонок диаметром до 200 мм достаточно 1–2 Н·м; для заслонок более 250 мм с обтюрацией — от 3 Н·м.

Время хода. Быстрое открытие заслонки (4–10 секунд) требуется для двухступенчатых горелок с коротким циклом пуска. Медленное открытие (20–30 секунд) применяется в модулируемых системах, где важно плавное изменение расхода воздуха. При замене привода следует сохранять штатное время хода, иначе настройки соотношения газ-воздух нарушатся.

Количество концевых и промежуточных выключателей. Базовое исполнение — два концевых (закрыто/открыто). Если горелка использует промежуточные позиции (например, снижение тяги перед розжигом), необходимы модели с одним или двумя дополнительными переключателями.

Направление вращения. Приводы выпускаются в двух исполнениях — CW (по часовой стрелке) и CCW (против). Выбор определяется кинематикой привода заслонки. Ошибочный выбор направления приводит к невозможности корректной настройки концевых выключателей.

Совместимость с автоматикой. Приводы SQN рассчитаны на дискретное управление через нормально разомкнутые или замкнутые контакты. Для аналогового управления (0–10 В, 4–20 мА) следует рассматривать старшие серии SQM5x или модификации SQN со встроенным позиционером (ограниченный перечень артикулов, уточняйте при заказе).

Рекомендации по монтажу и настройке

При монтаже привода необходимо обеспечить соосность валов привода и заслонки в пределах 0,5 мм. Перекосы являются основной причиной преждевременного износа редуктора и внеплановых остановок горелки. Соединительная муфта должна быть металлической с компенсирующим элементом (сильфонного типа или спиральной нарезкой); эластомерные муфты при высоких моментах быстро разрушаются.

Настройка концевых выключателей производится на отключенном от сети приводе в следующем порядке: сначала устанавливаются кулачки крайних положений (закрыто/открыто), затем — промежуточных позиций. Рекомендуемый зазор между кулачком и микровыключателем — не менее 0,3 мм для предотвращения ложных срабатываний от вибрации.

При первом пуске после замены привода необходимо выполнить полную перенастройку соотношения газ-воздух, включая повторное определение точек модуляции и проверку содержания O2 и CO в дымовых газах. Даже при сохранении штатных углов поворота заслонки динамика процесса горения может измениться из-за разницы в скоростных характеристиках нового привода.

Типовые неисправности и методы диагностики

Наиболее частая неисправность приводов SQN — износ микровыключателей, проявляющийся как отсутствие сигнала крайнего положения при работоспособном двигателе. Диагностируется прозвонкой контактов при ручном вращении выходного вала. Решается заменой микровыключателя (стандартный элемент — Honeywell V3L-2079 или аналог).

Вторая по частоте проблема — механический люфт выходного вала, вызванный износом планетарной передачи. Характерный признак — расхождение между фактическим положением заслонки и индикатором на корпусе при неизменном положении кулачков. Ремонт нецелесообразен, требуется замена привода.

Третья группа неисправностей связана с обрывом обмотки двигателя или выходом из строя пускового конденсатора (для модификаций с конденсаторным пуском). Диагностируется мультиметром (сопротивление обмоток должно быть в пределах 150–250 Ом) и проверкой ёмкости конденсатора. Конденсатор рекомендуется менять каждые 5 лет эксплуатации.

Серийный ряд SQN30 и SQN90: обзор семейства

Семейство SQN30 охватывает приводы с крутящим моментом от 1 до 4 Н·м и временем хода от 4,5 до 30 секунд. Наиболее востребованные модификации:

• SQN30.111A2700 (1 Н·м, 4,5 с) — базовая модель для горелок малой мощности
• SQN30.121A2700 (1 Н·м, 10 с) — наиболее распространённая модификация для горелок средней мощности
• SQN30.251A2700 (4 Н·м, 25 с) — модель с увеличенным крутящим моментом для тяжёлых заслонок

Также в серию входят SQN30.151A2700 (1 Н·м, 25 с), SQN30.202A2700 (4 Н·м, 15 с) и другие модификации, которые могут быть подобраны под конкретную задачу.

Семейство SQN90 представляет собой усиленные модификации, построенные на базе двигателя большего диаметра и усиленного редуктора. Крутящий момент — до 10 Н·м, время хода — от 12 до 30 секунд. Типичные модели: SQN90.140A2799 (10 Н·м, 12 с) и SQN90.240A2799 (10 Н·м, 25 с). Приводы SQN90 совместимы с теми же типами присоединительных валов, но имеют увеличенные габариты и массу, что требует проверки прочности кронштейна.

Связанные типоразмеры и перекрёстная взаимозаменяемость

Приводы SQN30 и SQN90 имеют унифицированный посадочный фланец по стандарту EN 12186 для горелочных приводов, что обеспечивает взаимозаменяемость с приводами других производителей (Honeywell, Dungs, Kromschröder) при условии сохранения одинакового момента и времени хода. Однако распиновка разъёма и кулачковая диаграмма могут различаться, поэтому прямая замена без проверки электрической схемы не рекомендуется.

Внутри семейства SQN30 взаимозаменяемость практически полная: все модели имеют одинаковый посадочный размер, тип вала (D-образный или круглый со шлицем) и крепёжные отверстия. Различаются только редукторы и набор переключателей.

Примеры интеграции

Привод SQN30.111A2700 — базовая модель для горелок мощностью до 100 кВт (Weishaupt WG10/WL10, Elco VKP11, Ecoflam MAX15). Время хода 4,5 с, крутящий момент 1 Н·м. Применяется на воздушных заслонках диаметром до 150 мм. Отличается максимальной скоростью позиционирования среди всей линейки SQN30.

Привод SQN30.121A2700 — наиболее распространённая модификация, используемая в горелках Weishaupt серий WG20/WG30 и WL20/WL30, Elco VKP20/VKP30, Ecoflam MAX30/MAX50. Время хода 10 с, крутящий момент 1 Н·м. Обеспечивает более плавную модуляцию по сравнению с моделью 111A2700 и является оптимальным выбором для большинства горелок средней мощности.

Привод SQN30.251A2700 — модель с увеличенным крутящим моментом (4 Н·м) и временем хода 25 с. Применяется на горелках мощностью 200–500 кВт (Weishaupt WG40/WG50, Elco VKP60/VKP80) и на заслонках с уплотнениями из термостойкого материала, где требуется дополнительное усилие для преодоления трения. Увеличенное время хода обеспечивает максимальную плавность регулирования.

Привод SQN90.140A2799 — усиленная модель для горелок мощностью более 500 кВт. Крутящий момент 10 Н·м, время хода 12 с. Часто встречается в спецификациях горелок Elco VKP100, VKP120 и Ecoflam MAX100/MAX150.

Критерии оценки качества ремонта

При обращении в сервис для ремонта привода SQN следует запрашивать отчёт о заменённых компонентах с указанием номеров деталей. Качественный ремонт включает замену изношенных шестерён редуктора и микровыключателей, даже если внешне они ещё работоспособны — профилактическая замена снижает риск повторного отказа в течение 3–6 месяцев. Корпус привода после ремонта должен быть очищен от пыли и копоти, а сальник выходного вала — заменён.

Стоимость ремонта не должна превышать 50 % от цены нового привода, иначе экономически целесообразнее приобрести новое устройство с полной гарантией.

Наличие и поставка

Компания «МАРК» осуществляет поставку оригинальных приводов Siemens SQN30 всех модификаций, включая специальные версии, поставляемые для горелок Weishaupt, Elco и Ecoflam. На складе в Москве постоянно поддерживается номенклатура из наиболее востребованных артикулов:

• SQN30.111A2700
• SQN30.121A2700
• SQN30.251A2700

При заказе уточняйте тип выходного вала (D-образный, круглый со шлицем, специальный), длину штатного кабеля (если он входит в комплект) и наличие дополнительных кулачков. Доставка осуществляется по всей России и странам СНГ.
